Аникс 111 - руководство по разборке и замене прокладок

аникс 111 разборка

Вот и попал мне в руки заветный ремкомплект на Аникс. Выставляю фотообзор о переборе, чистке и замене прокладок на Аниксе 111.

Причина ремонта

Небольшая предыстория. Мой Аникс 111 LB при вставке баллона начал травить газ. Пшшшшшш...... и нет баллона. Первым делом определяем, откуда идет выпуск. Для этого, не снимая баллона, пока идет звук пропускания газа, разряжаем (!!!!!) пистолет, делаем контрольный спуск куда-нибудь и дулом наводим себе в ухо. Если шипит из дула - поздравляем у вас хана фитингу (250 руб), ищем такую деталь в продаже (найти сложно), возможно ремонт обойдется просто заменой манжеты - разбираем, снимаем фитинг, изучаем его внутренность. Если же травление происходит из под курка/магазина/рукоятки - то навернулись прокладки на игле (2 шт). В моем случае как раз вылетели эти игольные прокладки.

Ну что же, место травления определили. Ищем фитинг или ремкомплект (150 руб) (найти тоже оказалось довольно трудно, спасибо еще раз выславшему командиру ХК "С.Т.А.Л.К.Е.Р."). И приступаем к ремонту.

Как уже говорил, Аникс у меня LB - с фальшглушителем и удлиненным стволом, но в целом разборка от чистого 111го отличаться не будет. Сразу оговорюсь, разборка 111го и 101го - небо и землся. Со 111м справится наверное даже ребенок, поэтому в вопросе что лучше Аникс 101 или Аникс 111 рекомендую именно 111е. Если же есть возможность приобрести 112 и на него не нужен длинный ствол из коробки, то рекомендую уже 112й. Но это было отступление. Возвращаемся к ремонту.

Начинаем разборку

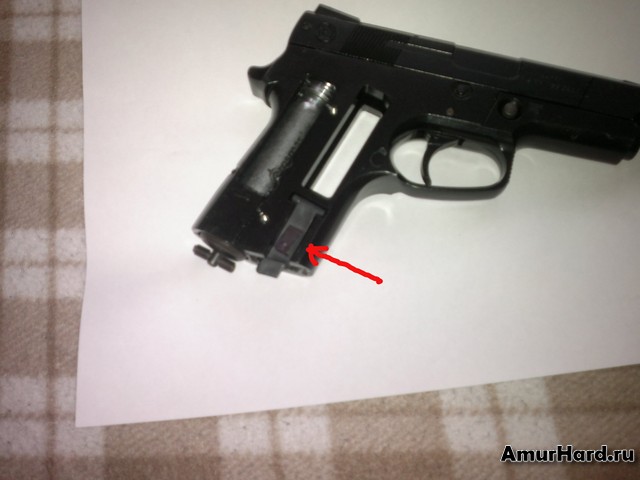

Итак. Держим Аникс 111 в руках. Берем плоскую отверточку и выкручиваем по 2 винта с каждой стороны из пластиковой ручки. Ручку придется снимать немного силой, отгибаем от корпуса и вытаскиваем. Надеюсь, ручку никто не сломал. По ходу дела вытаскиваем магазин и закрутку баллона.

аникс 111 без рукояти

Разбираем рукоятку

Откручиваем глушитель.

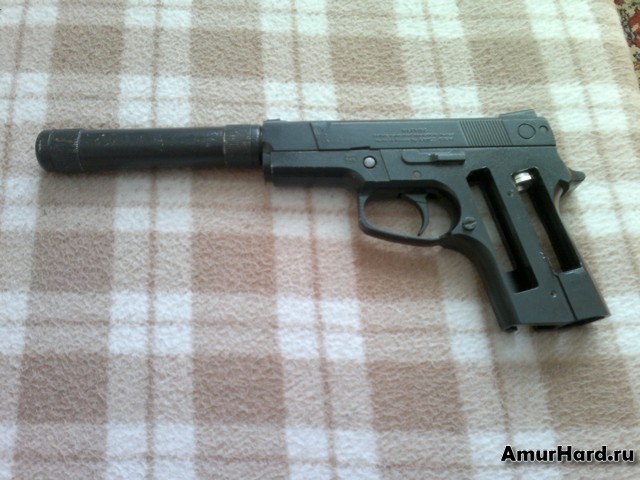

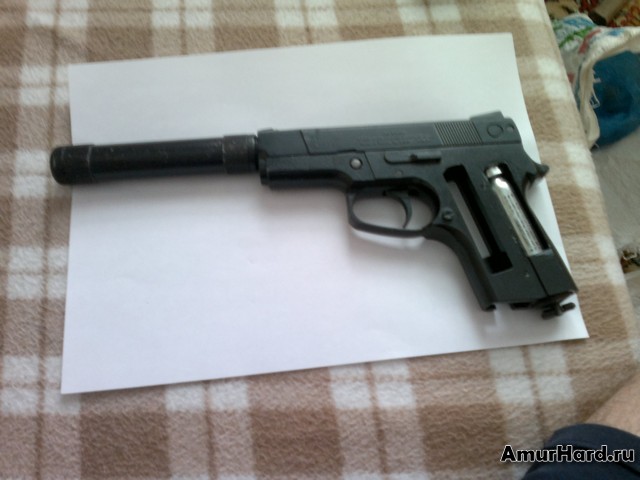

снимаем фальшглушитель

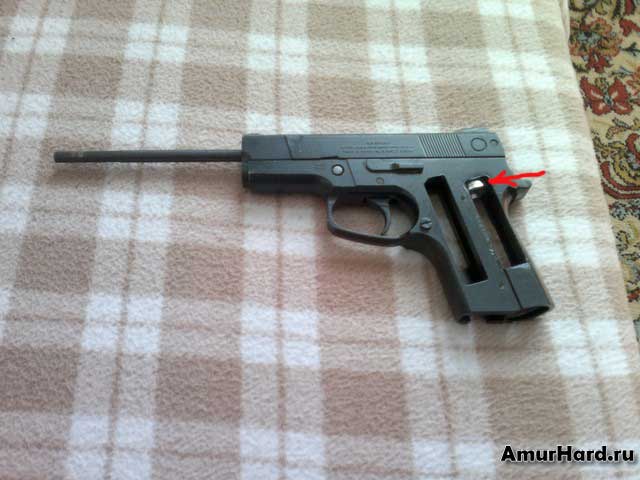

Съем фальшглушителя (красная стрелка показывают гайку, читай о ней ниже)

На прошлом фото отметил гайку, которая держит клапан. Наша задача ее открутить. Люди рекомендуют толстые отвертки (не нашел такую), выточить ключ самому из пластины (лень). Я использовал тонкий напильник - вставляется в канал как баллон и спокойно откручивается. После откручиваения гайки, не забываем убрать из под нее шайбу.

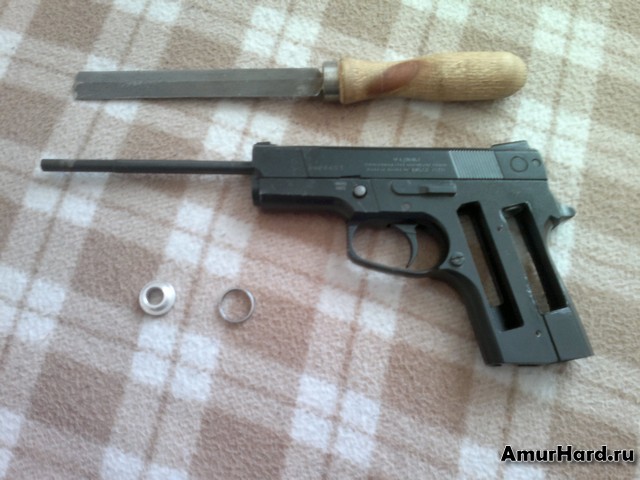

снимаем гайку и шайбу

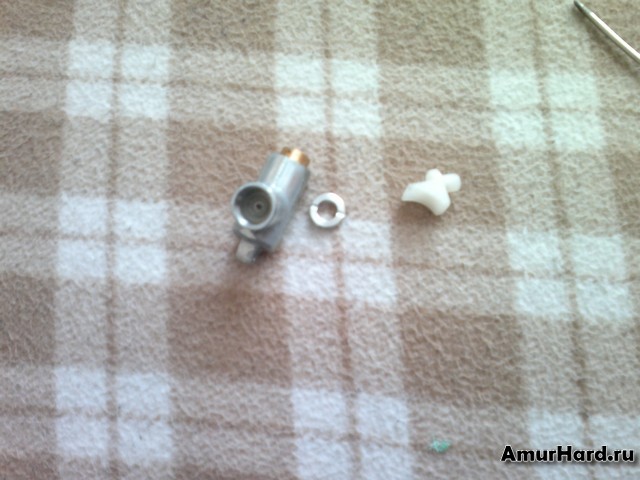

Открученные гайка и шайба

Далее приступаем к съемку крышки ствольной коробки (обладатели Аниксов 101й серии нервно начинают грызть логти). Для этого из надульника выкручиваем болт (подходит шестигранник 3 мм).

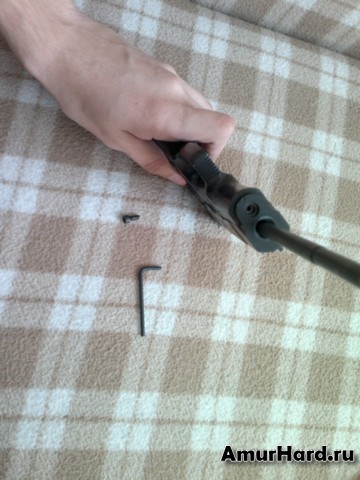

Выкручиваем болт из надульника

Выкручиваем болт из надульника

Для освобождения задней части крышки нужно выбить штифт. Готовим тонкую крестовую отвертку и молоток. Стучим.

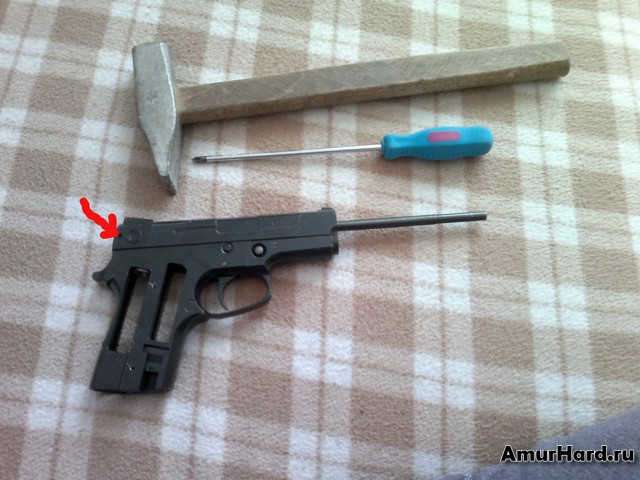

выбиваем штифт

Выбиваем штифт

С другой стороны с помощью плоскогубщев благополучно вытаскиваем (не путаем стороны для ударов - одна сторона шире).

вытаскиваем штифт

Вытаскиваем штифт

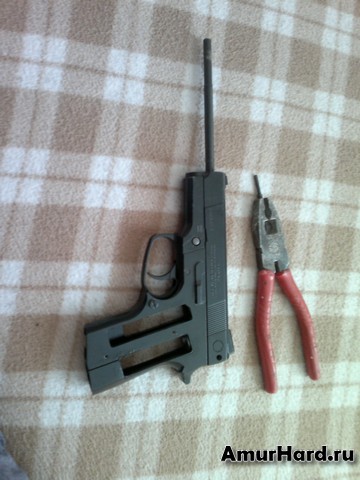

Двигаем крышку в сторону ствола, и она без особых напрягов снимается.

снимаем крышку

Снимаем крышку

Систему "ствол + клапан" двигаем вверх. Смотрим, чтобы пружина не улетеле кому-нибудь в глаз. Натяжка не сильная, но все же. После этого этапа уже можно приступа к внутренней чистке корпуса.

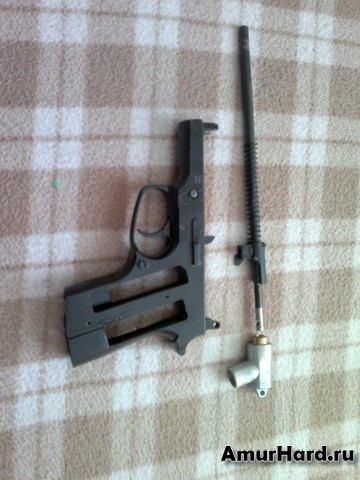

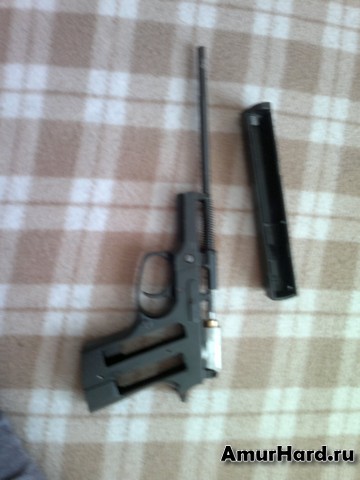

снимаем ствол и клапан

Снимаем ствол и клапан

Отделяем клапан от ствола (просто вытаскивается) . Он то нам и будет нужен. Все прокладки лежат в нем.

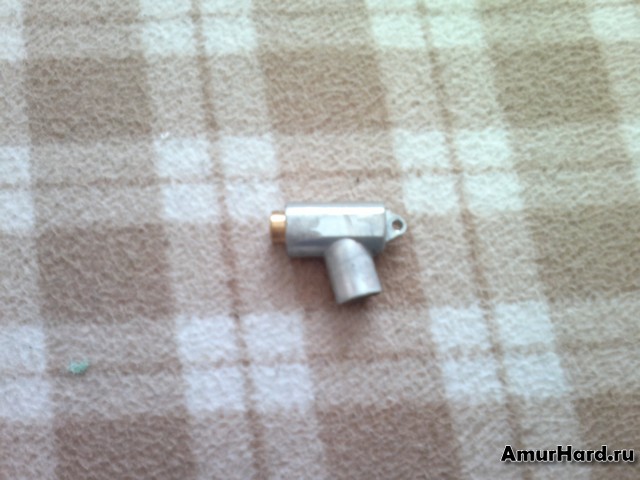

Клапан Аникс 111

Клапан Аникс 111

Итак. Тем кому нужно заменить фитинг выкручивают его (на фото - желтая латуневая деталь). Тех же , кто меняем прокладки на игле интересует нижняя часть. Вытаскиваем иглу - игла крепится на очередную гайку. Гайку выкручивал каким-то пластиковым уголком.

Выкручиваем гайку на игле

Выкручиваем гайку на игле

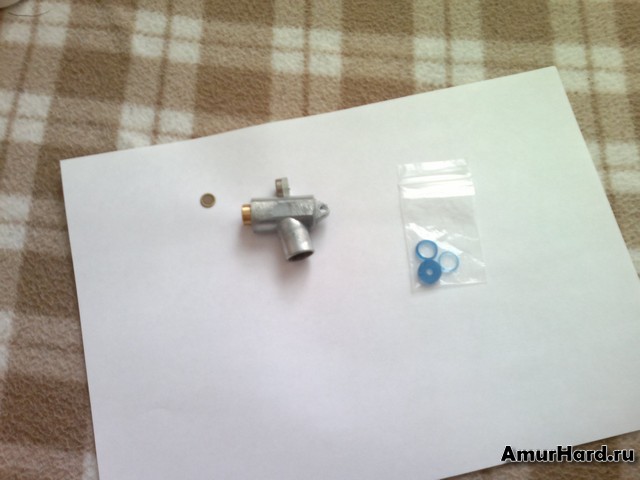

На фото видно иглу. Сверху на иглу идет толстая прокладка, далее идет сама игла. Под иглой находится металлическая сеточка-фильтр и еще одно тоненькое кольцо. Наша задача заменить это кольцо и толстую прокладку. Вытаскиваем весь этот комплекс и ставим новые прокладки. из ремкомплекта.

Ставим новые прокладки на иглу

Ставим новые прокладки на иглу

Фото иглы в сборе выставлять не буду - неудобно держать и фотать. Данную конструкцию вставляем в клапан и подкручиваем гайкой. Не забываем про фильтр. Можно и фитинг подтянуть заодно. Собираем пистолет в обратном порядке (все собирается без проблем) до этапа снятой ручки, вставляем баллон.

баллон в аниксе 111

Проверяем работу

Если все было сделано правильно. То баллон встанет хорошо, без спускания. Делаем контрольные выстрелы. Радуемся. Иначе снова определяем источник проблемы и перебираем.

При сборке не забываем поставить защелку для магазина.

Защелка магазина на Аниксе 111

Защелка магазина на Аниксе 111

Сверху аккуратненько вставляем ручку и закручиваем. Все. Пистолет в сборе. Радуемся.

Конечно, перебрать пистолет самому не трудно, но тем кто сомневался, надеюсь, помог.

Перебрать пистолет по картинкам и у кого не составит труда, в завершение статьи прикладываю видео по измерению скорости этой игрушки.
